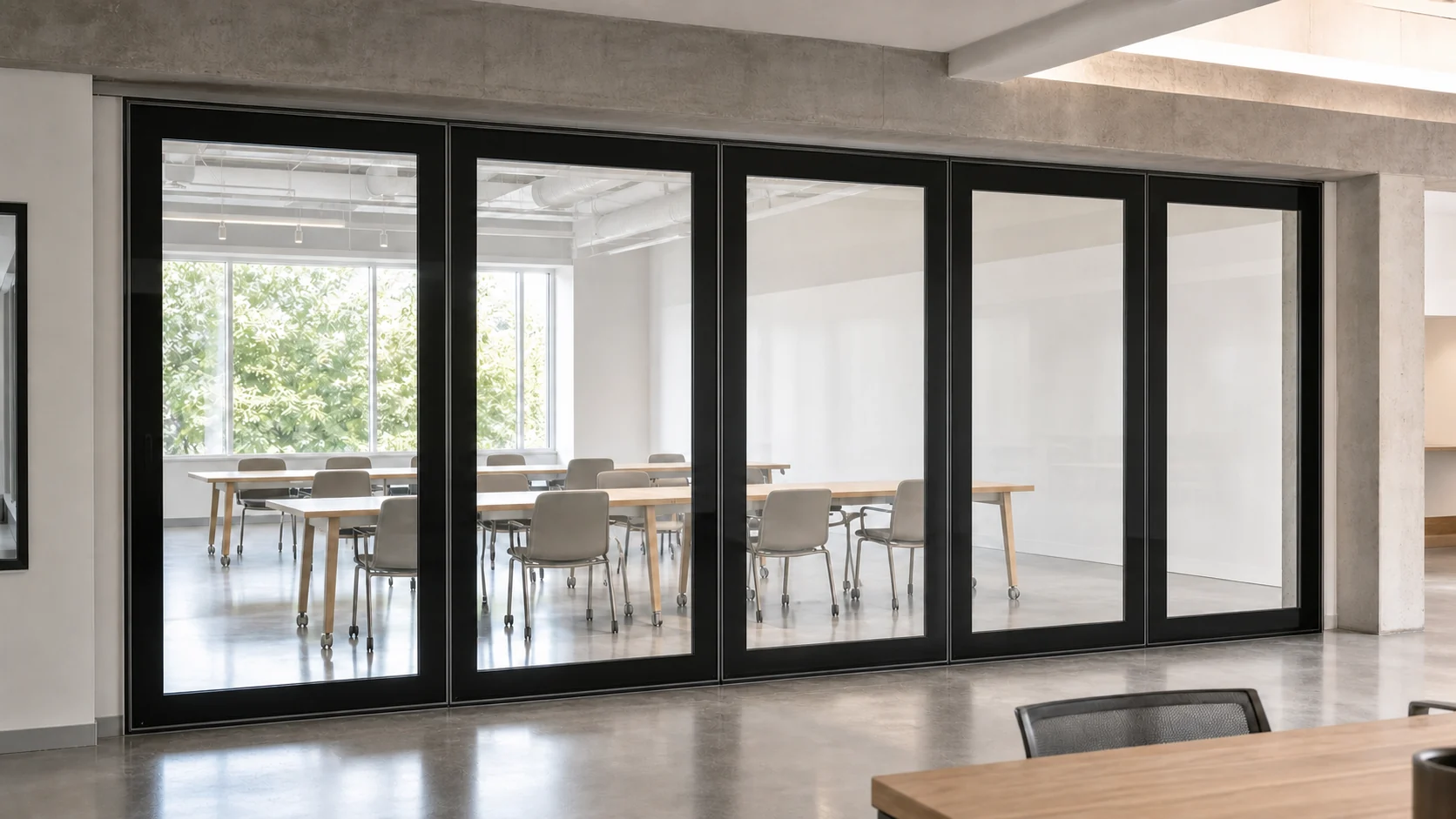

قاطع زجاجي متحرك مؤطر
يستخدم القاطع الزجاجي المتحرك المؤطّر تأطير الألواح الظاهر لدعم التزجيج وواجهات الربط وترتيب الإحكام المختار. وهو يوفّر تعبيراً معمارياً ومسار تكوين مختلفاً عن النظام غير المؤطّر.
تصور النظام. تظل التهيئة النهائية خاضعة للرسومات المعتمدة ومتطلبات المشروع التي تم التحقق منها.
نظرة عامة على النظام
يمكن أن يوفّر التأطير حواف ألواح محددة وتشطيبات منسقة وتوافقًا مع مفاهيم مختلفة للتزجيج والإحكام. وهو بحد ذاته لا يثبت تصنيفًا صوتيًا محددًا.
ناقش لون الإطار، ومظهر الزجاج، ونِسَب الألواح، وتخطيط مواقف السيارات، وأبواب المرور، ووضع التشغيل مقارنةً بالمخططات المعتمدة ونطاق النظام.
يصف المؤطر التركيب المرئي للوحة؛ ويصف مزدوج التزجيج ترتيب التزجيج. قد يتطلب المشروع أحدهما أو كليهما، وفقًا للنظام المختار.
الألواح المؤطّرة تمنح كل وحدة زجاجية حافة محددة، مما يدعم محاذاة الألواح المتناسقة، وخطوط تشطيب متسقة، وواجهة مرتبة مع الأسقف والجدران والأرضيات. يمكن تخطيط النظام لحركة انزلاق معلّقة من الأعلى دون مسار أرضي حامل مستمر حيث يتم تأكيد ذلك للتكوين المحدد، مع إبقاء خط الأرضية خالياً للاستخدام اليومي.
ولأن التأطير جزء من منصة المنتج، يمكن مراجعة اختيار الزجاج، وترتيب الحشوات، وهندسة موضع التوقيف، وباب مرور مدمج اختياري معاً مقابل المخططات المعتمدة. وهذا يجعل الأنظمة المؤطّرة نقطة انطلاق عملية للمكاتب وقاعات الاجتماعات والفنادق وبيئات التدريب.
التكوين والخيارات
الزجاج الشفاف يحافظ على أقصى درجة من الشفافية؛ الزجاج الملوّن أو المصنفر أو نصف الشفاف يزيد الخصوصية؛ حواف الزجاج المطلي من الخلف تُنشئ إطارًا بصريًا محددًا داخل مقطع الألومنيوم. يتم تنسيق حجم اللوح وسُمك الزجاج مع الإطار والمسار أثناء مراجعة الرسومات.
حدّد النتيجة البصرية والخصوصية المقصودة في الموجز. يتم تأكيد تركيبات الزجاج الدقيقة بالرجوع إلى نظام EBUNGE المتاح، وليس على سبيل الافتراض.
تستخدم إطارات الألواح مقاطع ألومنيوم نحيفة يمكن تنسيق عرضها الظاهر ولونها مع التصميم الداخلي. ويمكن مراجعة التشطيبات المطلية بالبودرة مقابل لوحة ألوان المشروع خلال مرحلة تقديم العرض.
يتم تأكيد توافر التشطيبات وأبعاد المقاطع الدقيقة لكل مشروع على حدة؛ ولا تُنشر كمواصفات عامة.
الحركة، مواقف السيارات والواجهات
في ترتيب التعليق العلوي، تتدلى الألواح من مسار علوي متصل، ويظل خط الأرضية خالياً من مسار حامل للأحمال حيث يتم تأكيد ذلك للنظام المختار. تتحرك الألواح على طول المسار وتُركَن في كومة جانبية مخططة أو جيب.
يجب تنسيق هندسة الركن، وعدد الألواح، وعرض الفتحة مع هيكل السقف، والإضاءة، ورشاشات الحريق، والأبواب المجاورة أثناء تطوير التصميم.
مسار علوي مستمر
تُعلَّق الألواح من مسار سكة علوي مخطط منسَّق مع هيكل السقف والإضاءة ورشاشات الإطفاء.
مواقف السيارات والتكديس
تُوقف الألواح في كومة جانبية أو جيب؛ تحدد هندسة الإيقاف عدد الألواح والمساحة القابلة للاستخدام.
واجهات السقف والجدار
تم تأكيد دعم المسار وانحراف السقف والواجهات الجانبية من الرسومات الإنشائية والمعمارية.
التطبيقات والتوجيه الصوتي
يتم عادة مراجعة القواطع الزجاجية المتحركة المؤطرة لغرف الاجتماعات والمكاتب ذات التخطيط المفتوح التي تحتاج إلى تقسيم مرن، ومساحات المؤتمرات والولائم في الفنادق التي تحتاج إلى إعادة تشكيل سريعة، والمدارس وغرف التدريب التي تحتاج إلى رؤية خاضعة للإشراف، والمساحات الداخلية لمتاجر التجزئة أو صالات العرض التي تحتاج إلى حدود شفافة ولكن قابلة لإعادة التشكيل.
كل تطبيق يغير الأولويات: الخصوصية، والإضاءة، وحجم اللوح، ومساحة ركن الألواح، وحركة المرور. التكوين النهائي خاص بالمشروع.
يمكن لتكوينات الزجاج المزدوج المؤطَّر أن تدعم تحسين خصوصية الكلام عندما يتم التنسيق بين الزجاج والإطارات والأختام المحيطية وجودة التركيب. تعتمد النتائج الصوتية دائمًا على البناء المحيط وظروف الموقع.
لا تنشر EBUNGE قيمًا عامة لعزل الصوت؛ يجب أن تأتي أي بيانات صوتية مطلوبة من مستندات المشروع المعتمدة ومواصفات النظام التي تم التحقق منها.
يمكن مراجعة باب عبور مدمج ضمن لوح مؤطّر بحيث يتمكن الأشخاص من المرور بينما يبقى الجدار مغلقًا. يجب تنسيق موضع الباب واتجاه الفتح والعتاد والخلوصات مع عرض اللوح والتأطير والحشوات وتسلسل الإيقاف.
يتم تأكيد جدوى باب العبور على أساس الرسومات لكل مشروع. يتوفر تكوين خاص بالمشروع عند مراجعة الرسومات.
يعني التشغيل اليدوي أن تُحرَّك الألواح يدويًا على طول المسار بتسلسل محدد. يضيف التشغيل المُساعد مساعدة لإجراءات محددة مثل تحريك أو إحكام إغلاق ألواح مختارة، ويظل خاضعًا لمواصفات نظام EBUNGE المُتحقق منها.
يعتمد الاختيار على حجم اللوح، وتكرار الاستخدام اليومي، وتوقعات المستخدم، والخدمات المتاحة في الموقع. راجع الصفحة شبه الأوتوماتيكية للاطلاع على حدود التشغيل المُساعد.
المكاتب وغرف الاجتماعات
تقسيم مرن يحوّل غرف الاجتماعات إلى مساحة مفتوحة التخطيط حسب الحاجة.
الفنادق وقاعات المؤتمرات
إعادة تشكيل سريعة لمساحة الولائم والمؤتمرات مع خصوصية مُتحكَّم فيها.

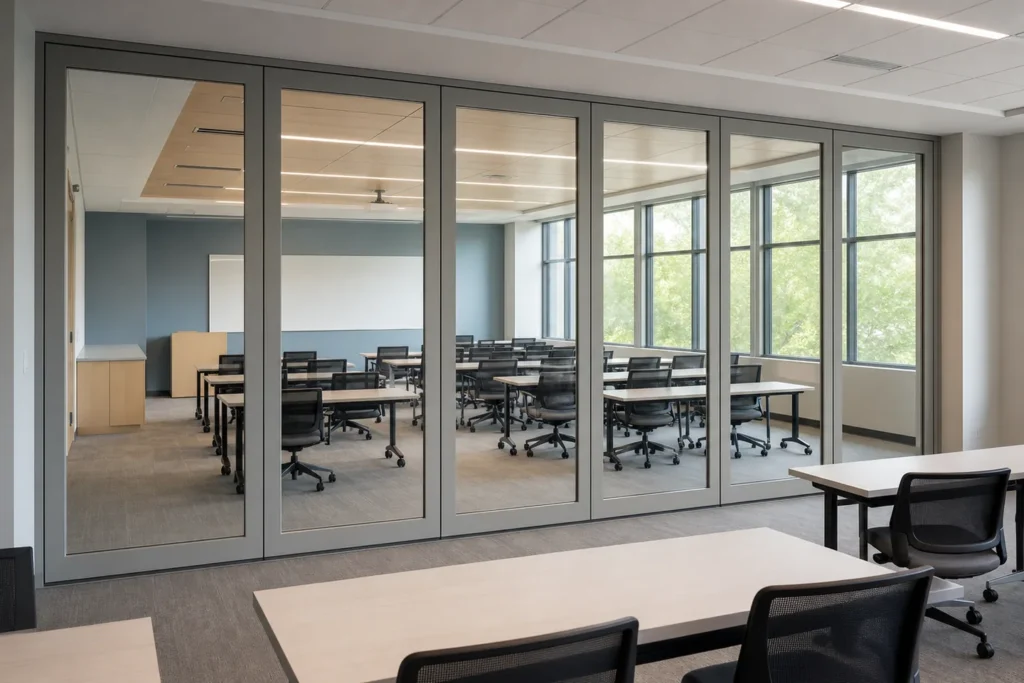

المدارس وغرف التدريب
رؤية تحت الإشراف مع خيار فصل مناطق التدريس أو إعادة فتحها.
مقارنة: بإطار مقابل بدون إطار، فردي مقابل مزدوج
تُظهر الأنظمة المؤطّرة بروفيلًا محيطيًا مرئيًا وتوفّر حافة أكثر تحديدًا، وتنسيقًا للتشطيب، وترتيبًا للإحكام. أما الأنظمة غير المؤطّرة فتستخدم تأطيرًا مرئيًا في الحد الأدنى لتعظيم الشفافية، وغالبًا مع زجاج مفرد.
لا يضمن أي من النمطين قيمة صوتية محددة. يعالج النهجان أولويات بصرية وتقنية مختلفة؛ فالنظام المؤطّر المزدوج الزجاج والنظام غير المؤطّر المفرد الزجاج خياران متكاملان وليسا قابلين للتبادل. انظر الجدار الزجاجي غير المؤطّر القابل للتشغيل للبديل.
تُظهر الأنظمة المؤطرة مقطعًا محيطيًا ظاهرًا مع تشطيبات متناسقة وترتيبات إحكام؛ بينما تُعظّم الأنظمة غير المؤطرة الشفافية، وعادةً ما تكون بزجاج مفرد. لا يضمن أي من الأسلوبين قيمة صوتية محددة — إذ يعالج النهجان أولويات بصرية وتقنية مختلفة.
| مؤطر | بدون إطار | |
|---|---|---|
| حافة اللوح | بروفيل ألمنيوم محيطي رفيع ظاهر مع خطوط تشطيب محددة | تأطير مرئي بسيط، مظهر حافة زجاجية |
| التزجيج | تزجيج فردي أو مزدوج مدعوم | تزجيج فردي نموذجي |
| الهدف الصوتي | تكوينات التزجيج المزدوج يمكن أن تدعم تحسين خصوصية الكلام | الشفافية أولاً؛ لا يُقدَّم كعازل صوتي |
| باب المرور | يمكن مراجعة باب المرور المدمج على المخططات | يُؤكَّد حسب المشروع على المخططات |
| الأنسب | المكاتب والفنادق ومساحات التدريب التي تحتاج إلى تنسيق وتوجيه نحو الخصوصية | متاجر التجزئة وصالات العرض والتصميمات الداخلية التي تعطي الأولوية للشفافية |
يحدد التزجيج الفردي مقابل المزدوج وزن اللوح، والكثافة البصرية، والاتجاه الصوتي المحتمل. يعتمد الاختيار الصحيح على نطاق النظام المُتحقق منه والمخططات المعتمدة.
| تزجيج مفرد | تزجيج مزدوج | |
|---|---|---|
| التركيب | لوح زجاجي واحد لكل ضلفة؛ أخف وأكثر شفافية | لوحان زجاجيان مع تجويف داخل ضلفة مؤطرة |
| المظهر البصري | مظهر خفيف ومنفتح | إطار محدد مع خيارات حدود مطلية من الخلف |
| اتجاه الخصوصية | مناسب عندما تكون الشفافية هي الأولوية | يمكن أن يدعم أهدافًا مختلفة للخصوصية والحرارة والصوت |
| التنسيق | أوزان ضلفات أبسط للمسار وموضع الركن | الضلفات الأثقل تؤثر على العرض ودعم المسار وهندسة موضع الركن |
مدخلات المشروع والمستندات
- أبعاد الفتحات ومخططات السقف الانعكاسية
- تفاصيل الدعم الإنشائي ومستويات الأرضيات
- موقع مواقف السيارات وجانب التكديس
- تفضيلات تشطيب الزجاج والإطار
- متطلبات باب المرور أو التشغيل
- موقع التسليم والبرنامج الزمني
لإعداد مناقشة خاصة بالمشروع، أرسل أبعاد الفتحة، ومخططات السقف الانعكاسية، وتفاصيل الدعم الهيكلي، ومناسيب الأرضيات، وموقع موقف السيارات، وتفضيلات الزجاج والتشطيبات، ومتطلبات باب المرور أو التشغيل، وموقع التسليم والبرنامج الزمني. التكوين الخاص بالمشروع متاح عند مراجعة الرسومات.
الأسئلة الشائعة حول القواطع الزجاجية المتحركة بإطار
هل القاطع المؤطّر هو نفسه القاطع ذي الزجاج المزدوج؟ لا. يصف المؤطّر بنية اللوح الظاهر؛ بينما يصف الزجاج المزدوج ترتيب التزجيج. قد يتطلب المشروع أحدهما أو كليهما.
هل يضمن التأطير العزل الصوتي؟ لا. يعتمد الأداء الصوتي على التزجيج، ومانعات التسرب، وواجهات الربط، والتركيب، ولا يُؤكَّد إلا من خلال مستندات المشروع المعتمدة.
هل يلزم مسار أرضي؟ قد تتوفر ترتيبات التعليق العلوي بدون مسار أرضي مستمر حامل للحمل عند تأكيدها للنظام المختار وهيكل الدعم.
هل يمكن إضافة باب مرور لاحقًا؟ تُراجَع جدوى باب المرور على الرسومات الخاصة بالنظام المتكامل؛ وتعتمد التعديلات اللاحقة على بنية الألواح ويتم تأكيدها حسب المشروع.
