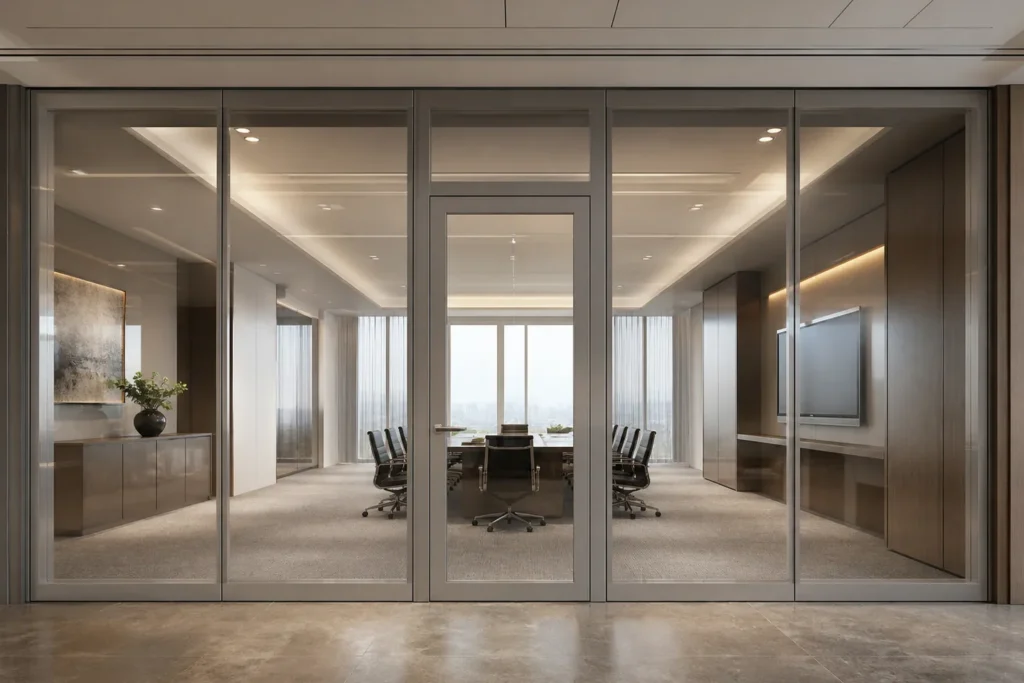

جدار زجاجي متحرك مع باب مرور
يمكن لباب مرور أن يدعم الحركة اليومية بينما يظل الجدار الزجاجي المتحرك مغلقًا. ويجب دمج موضعه وتكوينه مع نظام الألواح القابلة للتشغيل بدلًا من التعامل معه كباب ثابت غير مرتبط.
خطّط لمسارات الحركة مبكرًا
تأكد من موضع الباب المطلوب، واتجاه الفتح، والخلوصات، وعلاقته بالأثاث ومسارات الهروب. تبقى متطلبات البناء والمخارج المعمول بها مسؤولية فريق المشروع.
يحافظ باب مرور مدمج على مدخل قابل للاستخدام في خط الجدار الزجاجي المتحرك بينما يبقى باقي النظام مغلقًا. ويدعم ذلك الحركة اليومية المعتادة بين المناطق دون فتح الجدار بالكامل بشكل متكرر. ويتم تنسيق عرض الباب وارتفاع الرأس والخلوصات مع نظام الألواح ونمط الحركة المتوقع.
متى يساعد باب المرور المدمج
تُؤخذ أبواب المرور عادةً في الاعتبار في أجنحة الاجتماعات المكتبية حيث يدخل الموظفون ويخرجون أثناء الجلسات، وفي مناطق الفعاليات بالفنادق التي تشهد حركة خدمة مستمرة، وفي مساحات التدريب أو التعليم التي تشهد حركة متكررة بين الغرف.
يعتمد القرار على تكرار الحركة وتخطيط الأثاث وتخطيط مخارج الطوارئ، ويتم تأكيده مقابل المخططات المعتمدة.
مفهوم تخطيط باب المرور
مخطط على مستوى التخطيط فقط: خط الجدار، وموضع الباب، واتجاه الفتح، ومنطقة المواقف، والحركة. وهو لا يُظهر عمدًا أي أقفال أو مفصلات أو عتبات أو بنية الألواح الداخلية — إذ يتم تأكيد ذلك في الرسومات الخاصة بنظام EBUNGE المحدد.
1 · خط الجدار
خط الجدار المتحرك المغلق عبر الفتحة.
2 · موضع الباب
تقع ضلفة الباب المدمجة داخل خط الجدار.
3 · اتجاه الفتح
تمت مراجعة قوس فتح الباب والخلوصات مع الأثاث ومسارات الهروب.
4 · منطقة مواقف السيارات
يتحرك الباب ويستقر مع لوحه في منطقة التكديس.
5 · الحركة
يستمر منفذ المرور اليومي في العمل بينما يبقى الجدار مغلقًا.
موضع الباب واتجاه الفتح والخلوصات
يجب مراجعة موضع ضلفة الباب واتجاه الفتح وقوس الفتح والخلوصات مع تخطيط الألواح والأثاث ومسارات الهروب. تظل متطلبات البناء والخروج السارية مسؤولية فريق المشروع.
بيّن موقع الباب واتجاهه المفضلين على المخطط حتى تتمكن EBUNGE من تنسيق هيكل الألواح والتجهيزات أثناء المراجعة.
مواقف السيارات، والملحقات، والتنسيق
عند فتح الجدار، يجب أن تتحرك ضلفة الباب وتُركن مع لوحها دون أن تتعارض مع الألواح أو المسارات أو جيب الركن المجاورة. لذلك تتم مراجعة تسلسل الركن كجزء من تصميم الباب، وليس بشكل منفصل.
أكِّد جهة الفتح ومنطقة الركن على الرسومات لتجنب التعارضات في منطقة التجميع.
يجب أن تكون ملحقات الأبواب والمفصلات والأختام والعتبات والهياكل متوافقة ميكانيكيًا مع نظام الجدار المختار بحيث يتصرف الباب كجزء من الجدار المتحرك بدلاً من أن يكون بابًا ثابتًا منفصلًا. يؤثر عرض اللوح واختيار التزجيج في الملحقات التي يمكن دمجها. يتم تأكيد توافر الملحقات مقابل نطاق نظام EBUNGE المُتحقق منه أثناء مراجعة المشروع.
الرسومات ومدخلات المراجعة
أرسل مخطط الأرضية مع الفتحة، وموقع الباب المقترح واتجاه فتحه، وتفاصيل السقف والهيكل، وحركة المرور المتوقعة، وتفضيل التشطيب، ومتطلبات الكود ذات الصلة. بعد ذلك تؤكد EBUNGE التكوين المتكامل.
يتوفر تكوين خاص بالمشروع عند مراجعة الرسومات.
أرسل أبعاد الفتحة، والمخطط، وموقع الباب، والحركة المرورية المتوقعة، وتفضيل التشطيب، ومتطلبات الكود ذات الصلة للمراجعة الخاصة بالمشروع.
