كيف يشكّل مسار التعليق ومخطط ركن الألواح جدارًا زجاجيًا قابلًا للتشغيل
المظهر المغلق لجدار زجاجي قابل للتشغيل ليس سوى جزء واحد من النظام. يحدد المسار العلوي ومخطط ركن الألواح كيفية تغيّر الفتحة، وأين تُخزَّن الألواح، وأي خدمات المبنى تحتاج إلى تنسيق. ينبغي مراجعة هذه القرارات قبل إنهاء التشطيبات أو التفاصيل البصرية.

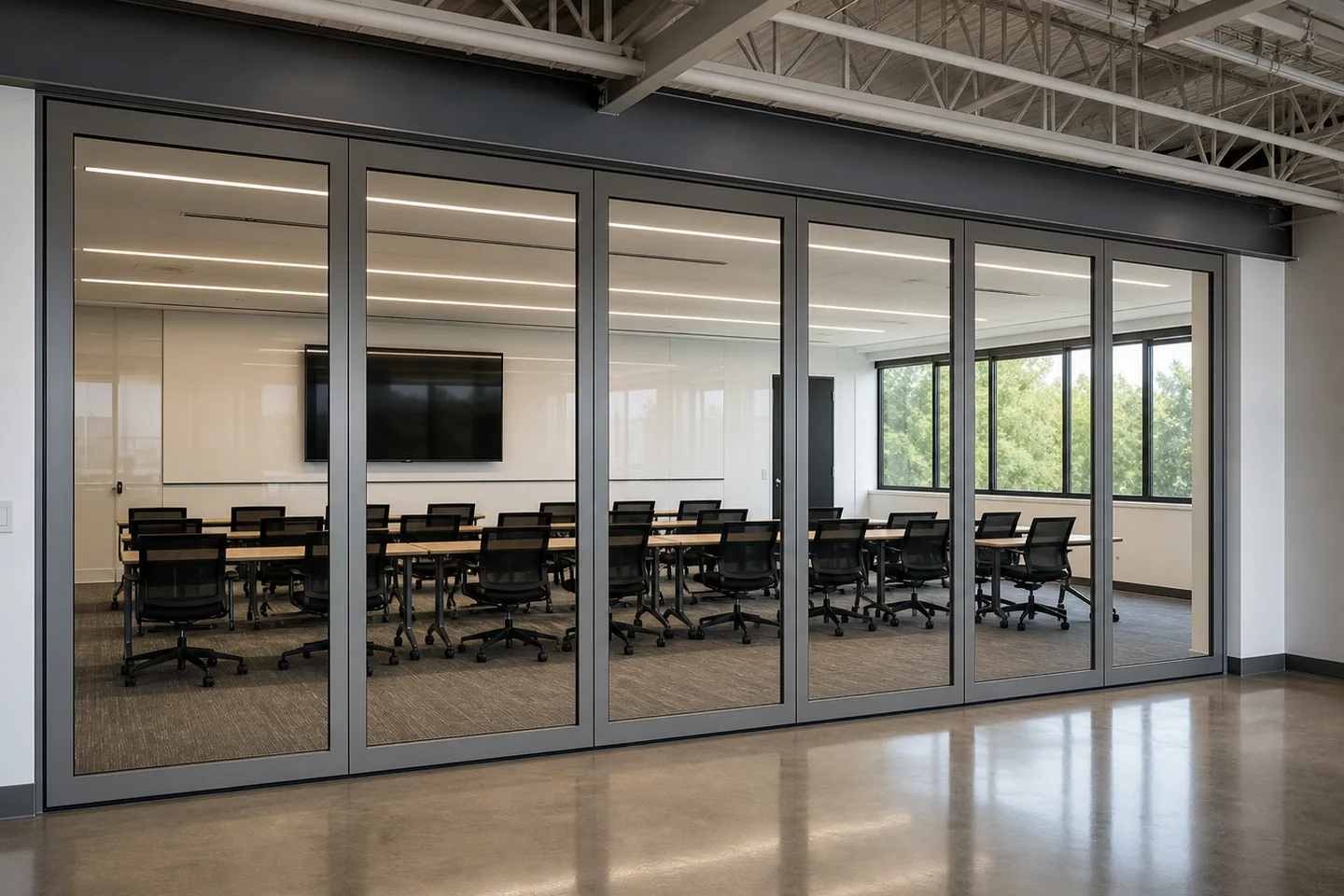

السكة هي مسار دعم متواصل
يتطلب جدار زجاجي متحرك معلق من الأعلى مسار دعم متواصلًا وموثوقًا فوق كل موضع لوح. يبدأ المسار عند الفتحة المغلقة ويستمر إلى موقع الإيقاف المعتمد. لا ينبغي أن تبدو الألواح وكأنها تتحرك عبر منطقة بلا سكة أو تتدلى أسفل مسار سقفي متقطع.
الهيكل الإنشائي الداعم للمبنى منفصل عن تشطيب السقف المرئي. يمكن للسقف المعلق أن يخفي أجزاء من النظام، لكن المخططات لا تزال بحاجة إلى إظهار كيفية تنسيق الأحمال والوصول. ويؤكد مهندس المشروع والجهات الفنية ذات الصلة ترتيب الدعم النهائي.
الإيقاف (Parking) جزء من مخطط الغرفة
يصف الإيقاف (Parking) المكان الذي تُخزَّن فيه الألواح عندما تكون الفتحة خالية. قد تكون رصّة بجانب الفتحة بسيطة ومدمجة، بينما قد يتطلب مخطط معتمد آخر تخطيطًا إضافيًا يراعي الحركة وخدمات السقف. يؤثر طول الجدار المتاح وعرض اللوح والأبواب والأثاث المجاورة جميعها في النتيجة.
لا تتعامل مع رسم توضيحي عام للإيقاف (Parking) على أنه مخطط تنفيذي نهائي. يجب تأكيد نوع الحامل وهندسة المسار للنظام المختار. عندما لم يتم التحقق من هذه التفاصيل بعد، استخدم مفهوم الجدار المغلق وحدد اتجاه الإيقاف (Parking) للمراجعة.
تنسيق الخدمات حول الحركة
- تجنب تعارض الإضاءة والمرشات مع تقاطعات المسار ونقاط الوصول.
- تحقق من موزعات الهواء ومكبرات الصوت والكواشف مقابل مسار الألواح.
- احمِ فتحات الوصول المطلوبة في السقف للضبط والصيانة.
- راجع حركة فتح الأبواب ومسارات الهروب حول المكدس المركون.
- تأكد من أن تخطيطات الأثاث لا تشغل منطقة الحركة.
يجب أن تظهر هذه الفحوصات على الرسومات المنسقة بدلاً من حلها فقط أثناء التركيب.
عدد الألواح يؤثر على التخزين
يؤثر عرض الفتحة وعرض اللوح والتكوين المختار على عدد الألواح. عادةً ما تتطلب المزيد من الألواح طول تخزين أكبر أو ترتيباً مختلفاً لركن الألواح. يجب على فريق التصميم مقارنة عرض الفتحة المطلوب مع التأثير البصري والمكاني للكومة المركونة.
إذا كان مطلوباً باب مرور، فيجب أيضاً مراعاة خلوص اللوح وخلوص حركة الباب. راجع صفحة الجدار الزجاجي المتحرك مع باب مرور للاطلاع على حدود مراجعة المشروع الصحيحة.
استخدم الرسومات لتأكيد التسلسل
يُظهر مخطط المسار المفيد الخط المغلق، واتجاه الحركة، وموضع الإيقاف، والجدران المحيطة، والخدمات ذات الصلة. تساعد المقاطع في تأكيد الدعم العلوي، وتشطيب السقف، والعلاقة بين أسفل اللوح والأرضية النهائية. لا ينبغي إدخال مسار أرضي متصل إلا إذا تطلب ذلك النظام المعتمد المحدد.
قارن المدخلات التخطيطية الرئيسية في دليل اختيار الجدار الزجاجي القابل للتشغيل. لمراجعة خاصة بالمشروع، أرسل مخطط السقف الحالي، وأبعاد الفتحة، وموضع الإيقاف المفضل عبر صفحة الاتصال.
